等高线指的是地形图上高程相等的相邻各点所连成的闭合曲线。把地面上海拔高度相同的点连成的闭合曲线，并垂直投影到一个水平面上，并按比例缩绘在图纸上，就得到等高线。（来自百度百科的定义）
图新地球软件，一体化预览并提取等高线。

图新地球桌面端（LocaSpace Viewer）是一款集多源数据一体化管理、分析和演示汇报的业务工具。支持常见GIS数据、BIM数据、无人机航测数据、CAD规划设计图纸等各种数据的加载、融合，具备二三维一体化的数据处理、制图和分析等功能，支持访问在线地图数据服务，可进行定制化服务达到快速定制行业应用系统。
高精度地形数据下载：http://www.tuxingis.com/store.html
主要讲解一下使用图新地球提取等高线并导出的方法！具体步骤：
第一步：添加地形数据

等高线数据生成的前提是需要有高程地形数据，图新地球软件默认加载“天地图地形”。
（1） 在图新地球软件中【底图数据】→【三维地形】，添加天地图地形数据。
（2） 在图新地球软件中【数据导入】→【地形】，添加自有的tif、tiff、img等格式数据，并且支持地形数据地方坐标系转换。
（3） 在图新地球软件中【数据导入】→【导入LandXML设计地形】，用xml格式数据进行地形设计。



第二步：生成等高线

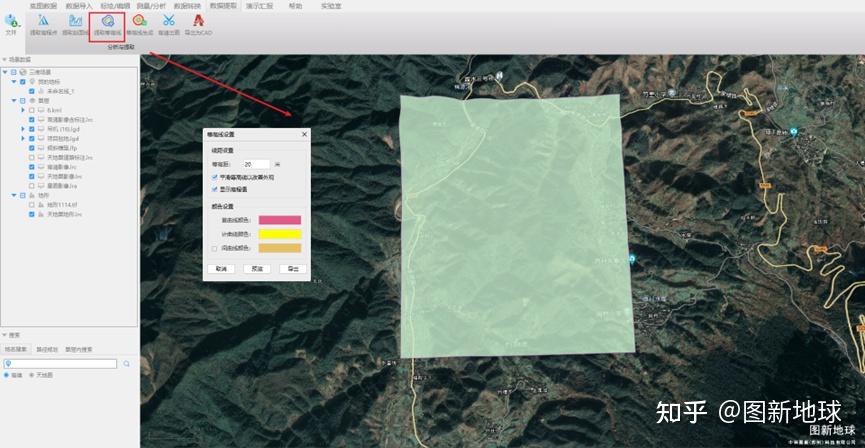

点击【数据提取】→【提取等高线】，通过“绘制矩形”或“选择面”，按照绘制或选择范围进行提取等高线，





第三步：导出等高线

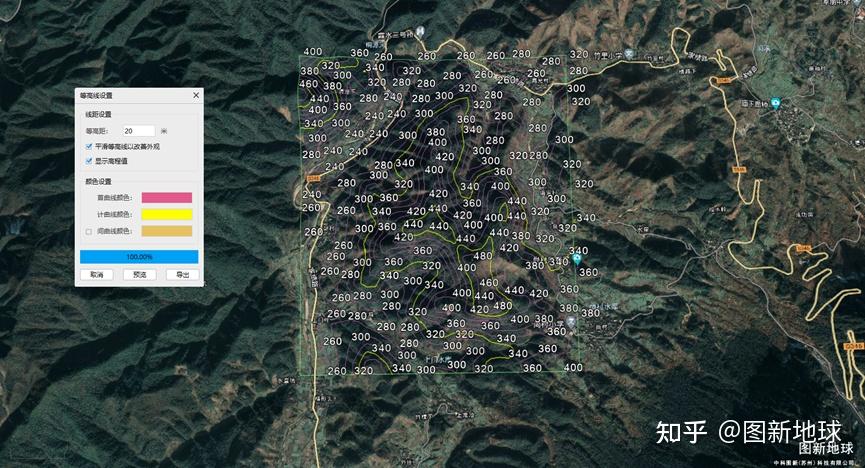

点击对话框中的“导出”，可进行提取所有等值线。并且支持导出后的等高线数据保存为三种格式（shp、kml、dxf）。
（1） shp格式

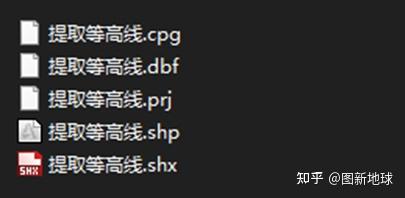

导出为shp格式数据后，所有数据信息如下图所示：

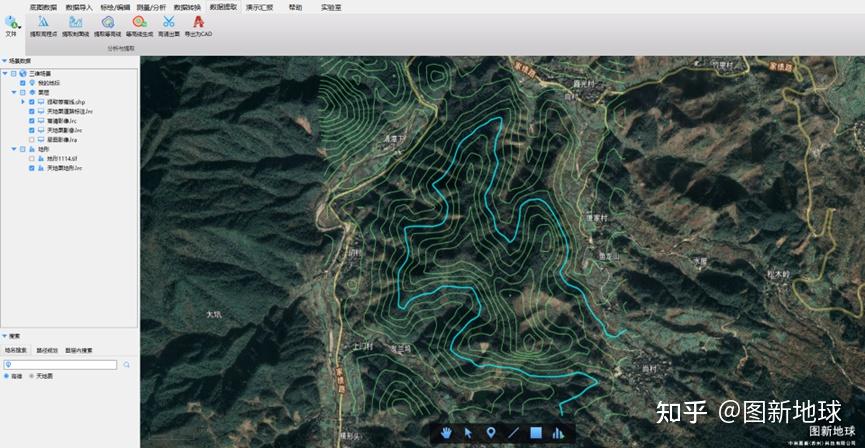

导出的shp格式后可以加载到图新地球中，或者应用到其他GIS软件。Shp格式等高线加载到图新地球，效果如下：



（2） KML格式

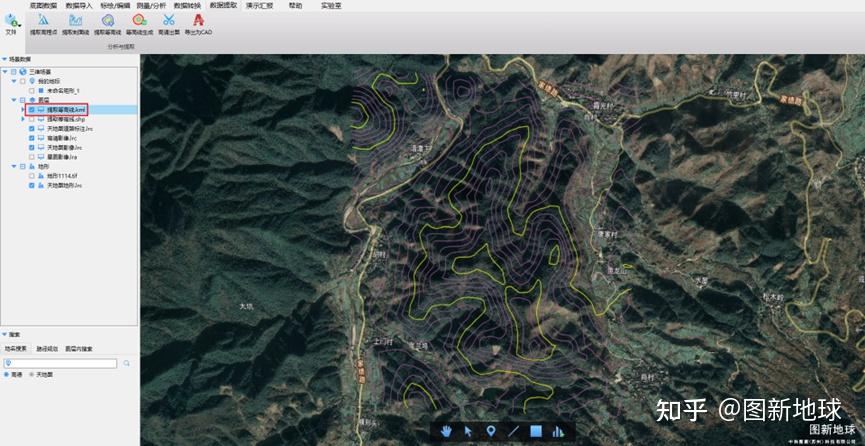

导出的KML格式后可以加载到图新地球中，或者应用到其他GIS软件。KML格式等高线加载到图新地球，效果如下：



（3） dxf格式

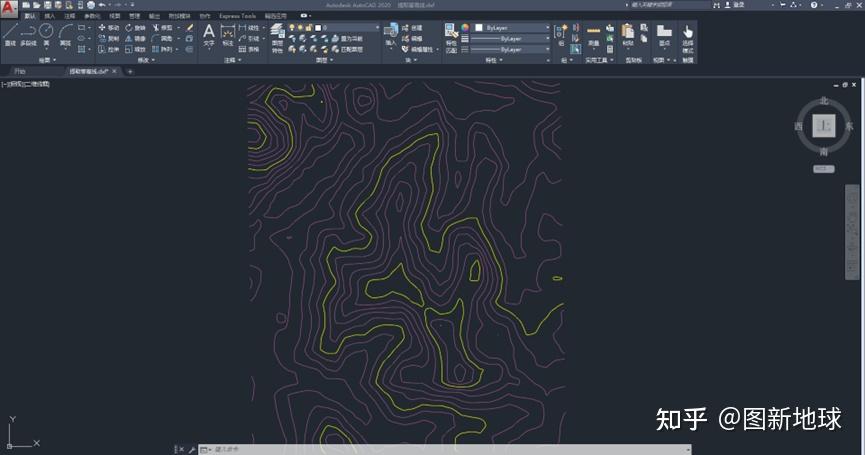

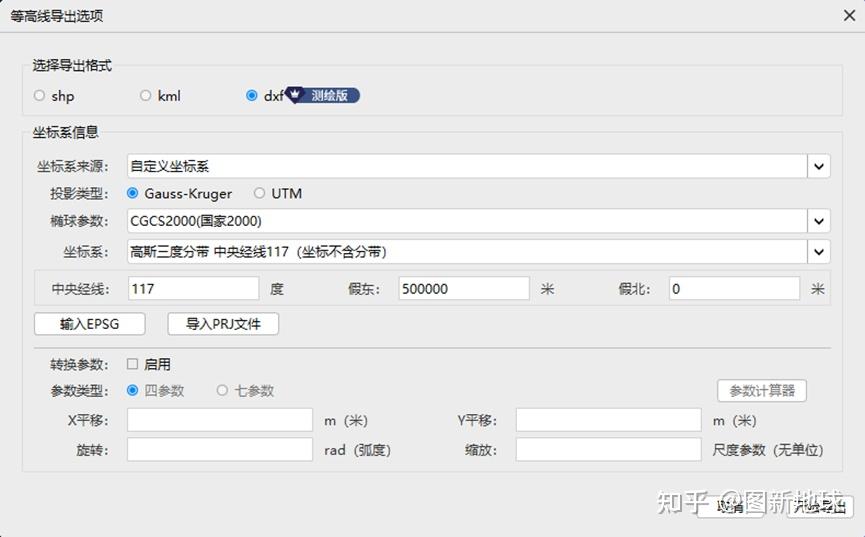

导出为dxf格式，支持工程坐标系设置，支持四七参数计算。导出后生成文件包含dxf、prj和cfg文件。将dxf文件用AutoCAD2020打开，效果如下图：




结语

到此就完成了使用图新地球桌面端提取等高线的全过程。在软件中按照规定区域生成并导出等高线，图新地球做到了完全二三位一体化分析，可以用自带地形进行提取等高新，不需要用其他软件或者渠道下载地形数据加载后才能生成等高线。需要注意的是，如果需要在同一块区域提取不同格式等高线，需要先绘制面再选择面，不然导出一种格式后需要再次绘制难免会有偏差。有兴趣的朋友可以用图新地球提取等高线试试。
